型号：TONREN-KT-90101
系统组成：
司机室广播控制单元PCU(代号：901)、客室广播控制单元SCU(代号902)、司控室中控平台与对讲器ICP(代号903)、动态地图DRMD(代号904)、闭路电视CCTV(代号：905)、紧急对讲VOIP(代号：906)、车载视频监控单元TVSU(代号：907)、摄像机VC(代号：908)、扬声器LS(代号909)组成。是一个集成了列车公共广播、对讲、通讯、信息显示、多媒体视频播放显示以及视频监视系统的综合乘客信息系统
（Passenger Inform ation System-PIS)平台。本文档描述了一个6节车厢编组的综合乘客信息系统。
系统设计采用分布式控制，网络化管理，数字化处理，模块化结构，接口操作简便，易实现数据交换和全
自动工作。整个系统无论是控制信号、音频信号、视频多媒体信号都采用了总线形式的网络拓扑结构。
列车两端司机室内均安装有一套相互冗余的系统控制设备，控制整列车乘客信息系统的运行；每个客室内均安装有一套相同的客室控制设备，所有的客室控制设备均为总线－星型连接，任何一个客室控制设备的损坏都不会导致其他控制设备的失效。
列车广播系统（PA)
列车广播系统主要提供4大类广播及对讲通讯模式，这4种通讯模式依照其优先级考虑建议如下：
1)乘客与司机紧急对讲（PC);
2)人工广播（PA);
3)预录紧急广播；
4)数字语音报站广播（DVA)。
列车乘客信息显示系统 ( PIDS )
列车乘客信息显示系统 ( PIDS ) 是通过安装在列车客室车厢内的CCTV 多媒体播放显示器提供高质量的列车运营信息，包括路线信息、站点信息、运营服务信息、广告信息等，使旅客能够在乘坐地铁时了解旅途信息，解除旅途劳苦。
列车乘客信息系统主要包含如下信息显示模式
1) 列车运营信息显示：显示屏显示列车运行线路、方向、下一站， 客 室车门打开侧以及相应线路的示意图 ；
2 ) 多媒体视频信息播放显示： 显示屏显示多媒体信息， 如．电视新闻、广告、动画、图片、文字等。
车载视频监控系统 (VS S)
车载视频监视系统 ( VSS ) 通过安装在客室车厢顶部的摄像机和安装在司机室顶部的摄像机， 分别用于监控乘客在客室内的活动清况和记录司机室驾驶员的操作过程，并使司机能够通过安装在司机室中触摸式显示屏实时 监视或录像回播客室内乘客的活动情况，或通过系统预留的视频无线上传接口，使位于控制中心的洞度管理人员能实时监视查看或录像回播列车中的视频图像信息。
列车配置

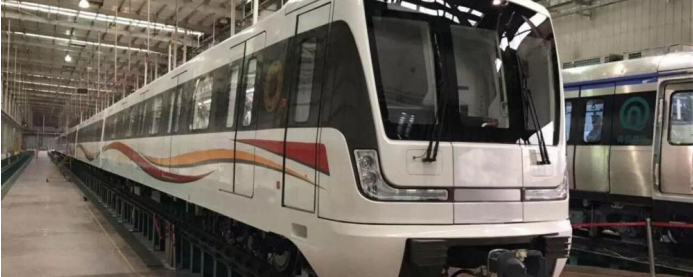

车辆编组， 编组模式为： Mpc1 +M +M +M +M +Mpc2 , 为六节编组机车
列车总线
乘客信息系统列车总线由以太网总线为主体，音频对讲线为紧急清况突发硬线组成（ 音频对讲线采用 485半双工硬线）。
以太网线：用于列车全PIS 网络覆盖，保障整体通讯，并提高原设计在列车的传输速度。
音频对讲线：用于列车 PIS 系统的硬线对讲 ，在出现紧急情况时，全网双路冗余以太网全线崩溃的情况下 ，人工切入确保广播和扬声器不瘫痪。
列车乘客信息系统由列车提供直流24V/ 11 OV 电源供电。
软件功能：
1、报站控制。
2、语音对讲。
3、紧急对讲。
4、乘客广播。
5、视频记录。
6、满足可全系列定制国产化。
7、所有板卡均可取代临近设备功能，不因为一卡损坏而导致所拥有的功能失效。
8、所有CCTV和VC均带有人体体感信息采集功能，您可自行扫描，免费了解自身基本身体状况。
9、全以太网管控式系统。
10、5G,北斗强劲穿云。
11、PCU和VSS可融合型系统。
12、乘客体感信息进行在线实时记录，并将危险信息上传云端，后台可控可报警。
硬件参数：
PIS 主机
1、全3U欧卡机箱，标准100*160板卡。
2、系统板卡采用 intel 17 6822EQ,内存8G，SYSTEM DATA 128G MLC.
3、数据存储卡采用HDD硬盘，4T.
4、图像采集卡采用1050TI.
5、车辆总线卡采用MVB-A、MVB-B、北斗通讯、北斗、定位、5G通讯、RS-485等混合总线。
6、交换机卡采用6路千兆以太网。
7、对讲控制卡采用对讲网络、对讲总线的双通道控制。
8、报站控制卡输出音频总线接口。
9、功放卡采用手动调节VOL以及4路SPK单通道播报，可选双通道。
10、电源卡采用DC66V~DC160V宽压输入。
11、背板采用PXIE混合通讯背板。
综合控制屏：
1、8.4 寸触摸液晶屏
2、音频总线一 路
3、千兆以太网一路
4、DC 110V一路
5、RS- 485一路
6、MI话筒一个
VOIP
1、百兆以太网一路
2、DC 110V一 路
3、紧急按钮一路
4、扬声器一路
5、对讲麦一路
CCTV
1、19 " 4: 3 液晶屏（可定制）
2、DC 110V
3、RJ45
长条屏
1、33.2 寸长条屏（可定制）
2、DC 110V
3、千兆以太网一路
